栈帧

运行时栈帧结构

Java虚拟机以方法作为最基本的执行单元，“栈帧”（Stack Frame）则是用于支持虚拟机进行方法

调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual Machine

Stack）[1]的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息，如

果读者认真阅读过第6章，应该能从Class文件格式的方法表中找到以上大多数概念的静态对照物。每

一个方法从调用开始至执行结束的过程，都对应着一个栈帧在虚拟机栈里面从入栈到出栈的过程。

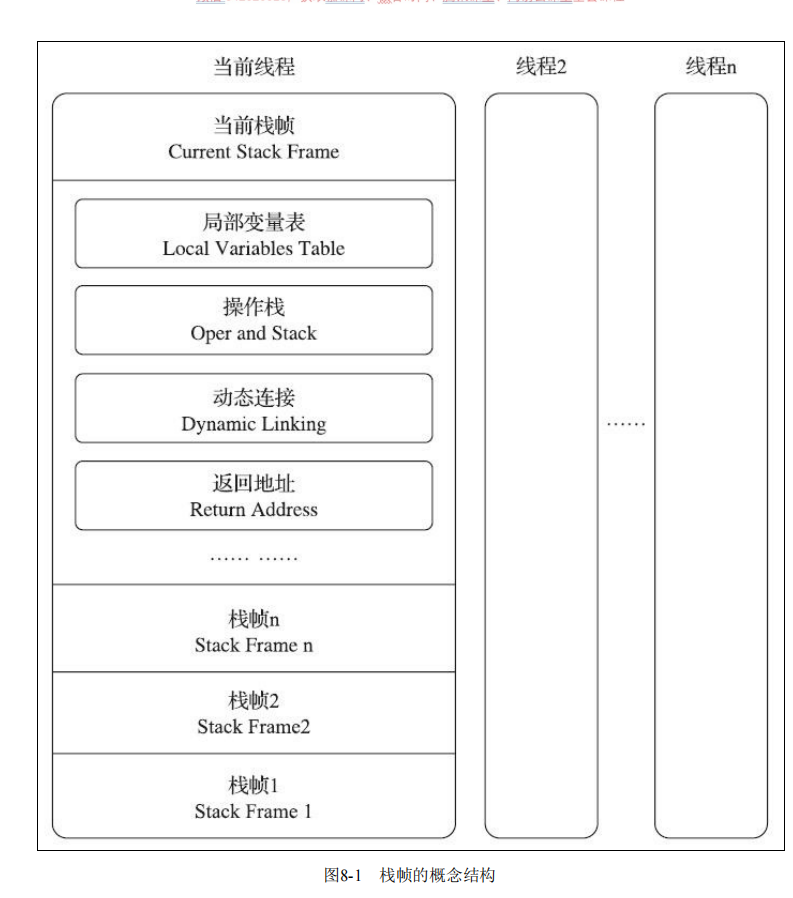

每一个栈帧都包括了局部变量表、操作数栈、动态连接、方法返回地址和一些额外的附加信息。

在编译Java程序源码的时候，栈帧中需要多大的局部变量表，需要多深的操作数栈就已经被分析计算

出来，并且写入到方法表的Code属性之中[2]。换言之，一个栈帧需要分配多少内存，并不会受到程序

运行期变量数据的影响，而仅仅取决于程序源码和具体的虚拟机实现的栈内存布局形式。

一个线程中的方法调用链可能会很长，以Java程序的角度来看，同一时刻、同一条线程里面，在

调用堆栈的所有方法都同时处于执行状态。而对于执行引擎来讲，在活动线程中，只有位于栈顶的方

法才是在运行的，只有位于栈顶的栈帧才是生效的，其被称为“当前栈帧”（Current Stack Frame），与

这个栈帧所关联的方法被称为“当前方法”（Current Method）。执行引擎所运行的所有字节码指令都只

针对当前栈帧进行操作。

局部变量表

局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义

的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方

法所需分配的局部变量表的最大容量。

局部变量表的容量以变量槽（Variable Slot）为最小单位。

一个变量槽可以存放一个

32位以内的数据类型，Java中占用不超过32位存储空间的数据类型有boolean、byte、char、short、int、

float、reference [1]和returnAddress这8种类型。前面6种不需要多加解释，读者可以按照Java语言中对应

数据类型的概念去理解它们（仅是这样理解而已，Java语言和Java虚拟机中的基本数据类型是存在本质差别的），而第7种reference类型表示对一个对象实例的引用，《Java虚拟机规范》既没有说明它的长

度，也没有明确指出这种引用应有怎样的结构。但是一般来说，虚拟机实现至少都应当能通过这个引

用做到两件事情，一是从根据引用直接或间接地查找到对象在Java堆中的数据存放的起始地址或索

引，二是根据引用直接或间接地查找到对象所属数据类型在方法区中的存储的类型信息，否则将无法

实现《Java语言规范》中定义的语法约定[2]。（比如通过反射获取类信息）

对于64位的数据类型，Java虚拟机会以高位对齐的方式为其分配两个连续的变量槽空间。Java语言

中明确的64位的数据类型只有long和double两种。

Java虚拟机通过索引定位的方式使用局部变量表，索引值的范围是从0开始至局部变量表最大的变

量槽数量。如果访问的是32位数据类型的变量，索引N就代表了使用第N个变量槽，如果访问的是64位

数据类型的变量，则说明会同时使用第N和N+1两个变量槽。对于两个相邻的共同存放一个64位数据

的两个变量槽，虚拟机不允许采用任何方式单独访问其中的某一个，《Java虚拟机规范》中明确要求

了如果遇到进行这种操作的字节码序列，虚拟机就应该在类加载的校验阶段中抛出异常。

当一个方法被调用时，Java虚拟机会使用局部变量表来完成参数值到参数变量列表的传递过程，

即实参到形参的传递。如果执行的是实例方法（没有被static修饰的方法），那局部变量表中第0位索

引的变量槽默认是用于传递方法所属对象实例的引用，在方法中可以通过关键字“this”来访问到这个隐

含的参数。其余参数则按照参数表顺序排列，占用从1开始的局部变量槽，参数表分配完毕后，再根据

方法体内部定义的变量顺序和作用域分配其余的变量槽。

为了尽可能节省栈帧耗用的内存空间，局部变量表中的变量槽是可以重用的，方法体中定义的变

量，其作用域并不一定会覆盖整个方法体，如果当前字节码PC计数器的值已经超出了某个变量的作用

域，那这个变量对应的变量槽就可以交给其他变量来重用。不过，这样的设计除了节省栈帧空间以

外，还会伴随有少量额外的副作用，例如在某些情况下变量槽的复用会直接影响到系统的垃圾收集行

为。

public static void main(String[] args)() {
	byte[] placeholder = new byte[64 * 1024 * 1024];
	System.gc();
}

发现并不会gc，因为变量还在引用。

public static void main(String[] args)() {
	{
		byte[] placeholder = new byte[64 * 1024 * 1024];
	}
	System.gc();
}

虽然变量在gc的时候作用域已经结束，但是还是没有被回收，原因是没有发生对局部变量表的读写操作导致没有被覆盖，还保持引用状态。

public static void main(String[] args)() {
	{
		byte[] placeholder = new byte[64 * 1024 * 1024];
	}
	int a = 0;
	System.gc();
}

此时会被gc,因为之后还发生了局部变量表的读写操作。

所以变量槽复用可能导致存在对象已经不用但是还占用空间的情况，解决方法就是手动赋值null(某些情况代码前面会有大对象但是后面用不到会占用大量的空间，可以手动赋值null)

虽然代码清单示例说明了赋null操作在某些极端情况下确实是有用的。当虚拟机使用解释器执行时，通常与概念模型还会比较接近，但经过即时编

译器施加了各种编译优化措施以后，两者的差异就会非常大，只保证程序执行的结果与概念一致。在

实际情况中，即时编译才是虚拟机执行代码的主要方式，赋null值的操作在经过即时编译优化后几乎是

一定会被当作无效操作消除掉的，这时候将变量设置为null就是毫无意义的行为。字节码被即时编译为

本地代码后，对GC Roots的枚举也与解释执行时期有显著差别，以前面的例子来看，经过第一次修改

的代码清单第二种方式在经过即时编译后，System.gc()执行时就可以正确地回收内存，根本无须写成代码清单

第三种的样子。

关于局部变量表，还有一点可能会对实际开发产生影响，就是局部变量不像前面介绍的类变量那

样存在“准备阶段”。通过第7章的学习，我们已经知道类的字段变量有两次赋初始值的过程，一次在准

备阶段，赋予系统初始值；另外一次在初始化阶段，赋予程序员定义的初始值。因此即使在初始化阶

段程序员没有为类变量赋值也没有关系，类变量仍然具有一个确定的初始值，不会产生歧义。但局部

变量就不一样了，如果一个局部变量定义了但没有赋初始值，那它是完全不能使用的。所以不要认为

Java中任何情况下都存在诸如整型变量默认为0、布尔型变量默认为false等这样的默认值规则。如代码

清单8-4所示，这段代码在Java中其实并不能运行（但是在其他语言，譬如C和C++中类似的代码是可

以运行的），所幸编译器能在编译期间就检查到并提示出这一点，即便编译能通过或者手动生成字节

码的方式制造出下面代码的效果，字节码校验的时候也会被虚拟机发现而导致类加载失败。

public static void main(String[] args) {
	int a;
	System.out.println(a);
}

操作数栈

操作数栈（Operand Stack）也常被称为操作栈，它是一个后入先出（Last In First Out，LIFO）

栈。同局部变量表一样，操作数栈的最大深度也在编译的时候被写入到Code属性的max_stacks数据项

之中。操作数栈的每一个元素都可以是包括long和double在内的任意Java数据类型。32位数据类型所占

的栈容量为1，64位数据类型所占的栈容量为2。Javac编译器的数据流分析工作保证了在方法执行的任

何时候，操作数栈的深度都不会超过在max_stacks数据项中设定的最大值。

当一个方法刚刚开始执行的时候，这个方法的操作数栈是空的，在方法的执行过程中，会有各种

字节码指令往操作数栈中写入和提取内容，也就是出栈和入栈操作。譬如在做算术运算的时候是通过

将运算涉及的操作数栈压入栈顶后调用运算指令来进行的，又譬如在调用其他方法的时候是通过操作

数栈来进行方法参数的传递。举个例子，例如整数加法的字节码指令iadd，这条指令在运行的时候要

求操作数栈中最接近栈顶的两个元素已经存入了两个int型的数值，当执行这个指令时，会把这两个int

值出栈并相加，然后将相加的结果重新入栈。

操作数栈中元素的数据类型必须与字节码指令的序列严格匹配，在编译程序代码的时候，编译器

必须要严格保证这一点，在类校验阶段的数据流分析中还要再次验证这一点。再以上面的iadd指令为

例，这个指令只能用于整型数的加法，它在执行时，最接近栈顶的两个元素的数据类型必须为int型，

不能出现一个long和一个float使用iadd命令相加的情况。

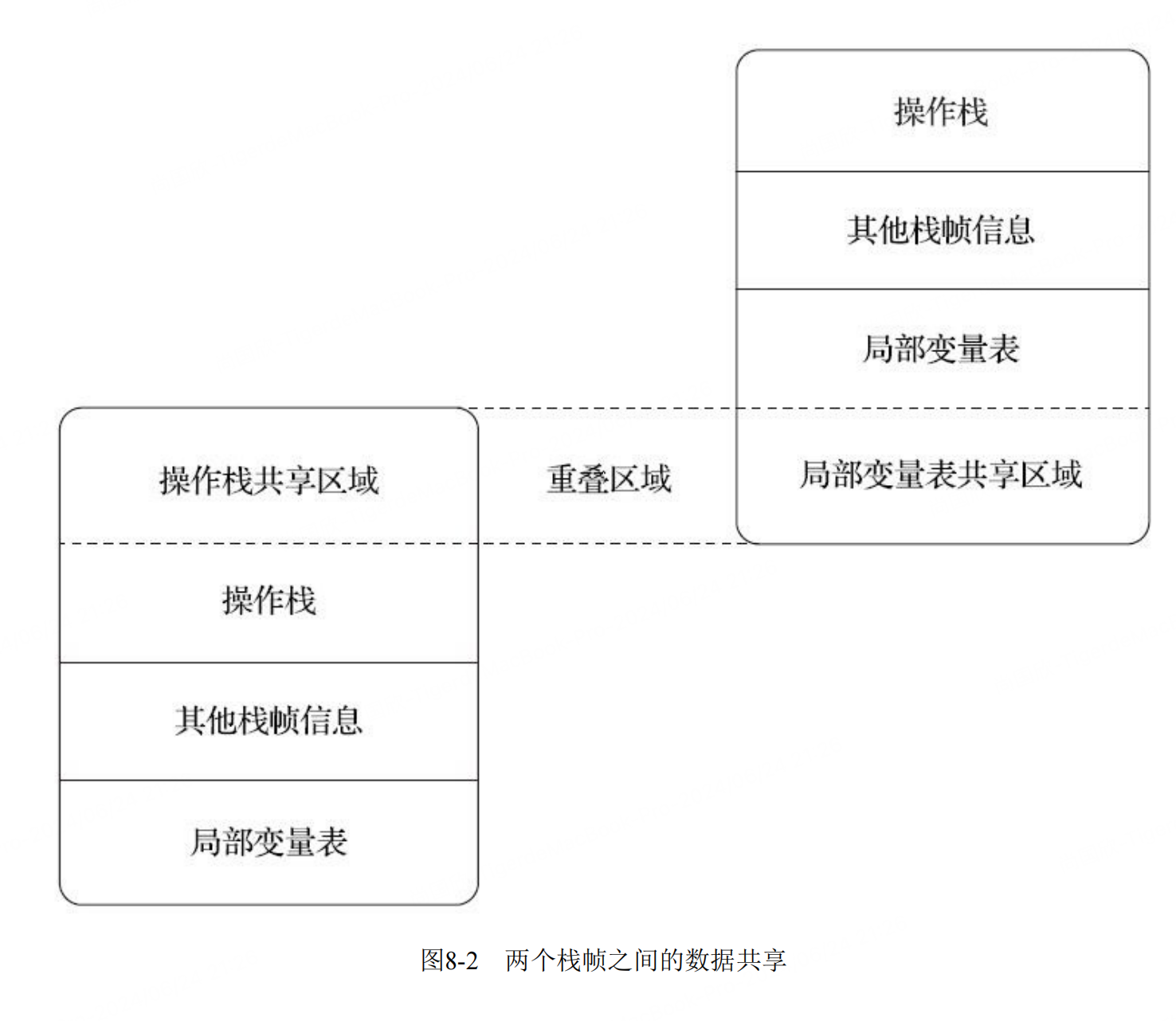

另外在概念模型中，两个不同栈帧作为不同方法的虚拟机栈的元素，是完全相互独立的。但是在

大多虚拟机的实现里都会进行一些优化处理，令两个栈帧出现一部分重叠。让下面栈帧的部分操作数

栈与上面栈帧的部分局部变量表重叠在一起，这样做不仅节约了一些空间，更重要的是在进行方法调

用时就可以直接共用一部分数据，无须进行额外的参数复制传递了，重叠的过程如图8-2所示。

动态连接

每个栈帧都包含一个指向运行时常量池[1]中该栈帧所属方法的引用，持有这个引用是为了支持方

法调用过程中的动态连接（Dynamic Linking）。通过第6章的讲解，我们知道Class文件的常量池中存

有大量的符号引用，字节码中的方法调用指令就以常量池里指向方法的符号引用作为参数。这些符号

引用一部分会在类加载阶段或者第一次使用的时候就被转化为直接引用，这种转化被称为静态解析。

另外一部分将在每一次运行期间都转化为直接引用，这部分就称为动态连接。

方法返回地址

当一个方法开始执行后，只有两种方式退出这个方法。第一种方式是执行引擎遇到任意一个方法

返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者（调用当前方法的方法称为调用

者或者主调方法），方法是否有返回值以及返回值的类型将根据遇到何种方法返回指令来决定，这种

退出方法的方式称为“正常调用完成”（Normal Method Invocation Completion）。

另外一种退出方式是在方法执行的过程中遇到了异常，并且这个异常没有在方法体内得到妥善处

理。无论是Java虚拟机内部产生的异常，还是代码中使用athrow字节码指令产生的异常，只要在本方

法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出，这种退出方法的方式称为“异常调用

完成（Abrupt Method Invocation Completion）”。一个方法使用异常完成出口的方式退出，是不会给它

的上层调用者提供任何返回值的。

方法退出的过程实际上等同于把当前栈帧出栈，因此退出时可能执行的操作有：恢复上层方法的

局部变量表和操作数栈，把返回值（如果有的话）压入调用者栈帧的操作数栈中，调整PC计数器的值

以指向方法调用指令后面的一条指令等。

附加信息

《Java虚拟机规范》允许虚拟机实现增加一些规范里没有描述的信息到栈帧之中，例如与调试、

性能收集相关的信息，这部分信息完全取决于具体的虚拟机实现，这里不再详述。在讨论概念时，一

般会把动态连接、方法返回地址与其他附加信息全部归为一类，称为栈帧信息。
